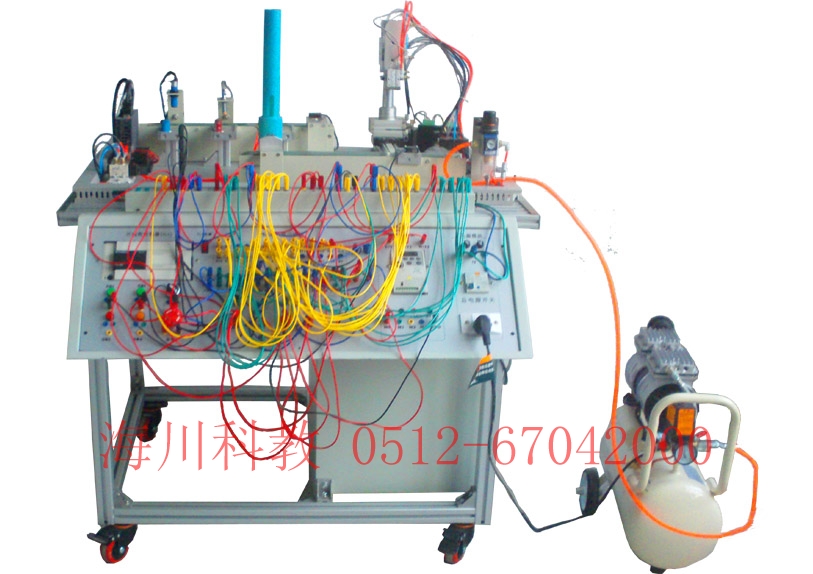

HC-JD-01型 開放型綜合實訓設備

開放型綜合實訓設備包括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備.
一、 主要特點：
1.  靈活性：全部采用模塊化組合方式，既可以隨意拆裝進行相關編程實訓，也可進行系統組裝實訓；
2.  專業性：覆蓋了傳感器技術(電容式,電感式,光電式)、氣動技術、PLC技術、變頻控制技術、伺服電機技術、機械系統精密傳動技術等多項技術實訓；
3.  安全性：系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能，可確保人身與設備安全；
4.  開放型：該實驗裝置所有電器控制端口全部開放，可進行電氣線路控制、電氣線路設計等內容實訓。
二.實訓內容
1. 氣動方向、速度、擺動、順序控制等回路的安裝；
2. 氣動機械手裝置的安裝；
3. 氣動系統安裝與調試。
4. 電動機正反轉控制電路的連接與程序編寫；
5. 電動機調速控制電路的連接與控制程序編寫；
6. 皮帶輸送機控制程序編寫；
7. 伺服電機設備控制程序編寫；
9. 搬運機械手設備安裝和調試；
10. 物件分揀設備的安裝與調試；
11. 送料設備的安裝與調試；
12. 自動生產線設備安裝與調試。
三、主要技術參數
1、交流電源：?jiǎn)蜗?220VAC±10%  50 Hz；
2、直流電源： 24VDC±10% 2A ，12VDC±10% 2A ，5VDC±10% 1A；
3、溫度：0℃-40℃；
4、PLC主機：FX2N-48MT;
5、安全保護措施：具有接地保、過載保護、漏電保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線等。
（二）配置要求如下：


序號	機構名稱	規格或型號
1	工作臺	桌面面板采用歐標30×150工業鋁型材拼接而成，其余采用歐標40×40工業鋁型材組成，尺寸：長1000mm×寬800mm×高800mm，底部配有萬向帶鎖腳輪，每個實訓桌下方配有帶三個抽屜的鋼制工具柜一個.
2	工件推出與檢測機構	雙作用雙軸氣缸1條，TR16×100S，缸徑16mm，行程70mm，附磁 磁性開關2條，CS1-G020，2線制，線長2米 光電式傳感器1個，直徑12mm，NPN型 電感式接近開關1個，直徑12mm，NPN型 電容式接近開關1個，直徑12mm，NPN型 金屬工件4個，塑料白色工件4個，塑料黑色工件4個 非標零件1套，標準件1套
3	伺服控制輸送帶機構	輸送帶1條，寬度不小于50mm 聯軸器1個（配三菱J4伺服100W電機用） 伺服電機安裝支架1個 雙作用氣缸3條，PB16×60S，缸徑16mm，行程60mm，附磁 磁性開關6條，CS1-M020-S16，2線制 鏡面反射式傳感器1套，直徑：18mm，NPN型 非標零件1套，標準件1套
4	水平料倉機構	鋁合金料倉3套，槽內寬度：54mm；標準件1套
5	變頻調速輸送帶機構	輸送帶1條，寬度不小于50mm 交流減速電機1只，功率25W，電壓AC220V，減速箱減速比1：10 聯軸器1個（配交流電機用） 交流電機安裝支架（配交流電機用） 雙作用氣缸1條，缸徑16mm，行程60mm，附磁 磁性開關2條，2線制 電容式接近開關4個，直徑12mm，NPN型 非標零件1套，標準件1套
6	步進電缸機械手機構	電動滑臺1條，同步帶傳動，行程不小于300mm，聯軸器1個 步進電機安裝支架1個 三軸氣缸1條，TCL16×80S，缸徑16mm，行程80mm，附磁 回轉氣缸1條，HRQ10，理論力矩1.1Nm，回轉角度可調，附磁 雙軸氣缸1條，TN16×100S，缸徑16mm，行程100mm，附磁 平行開閉式氣動手指1條，HFZ16，缸徑16mm，附磁 磁性開關12條，其中：CS1-G：2條，DS1-H：4條，CS1-J：2條 非標零件1套，標準件1套
7	氣動控制閥組	輸送帶控制閥組：?jiǎn)坞娍囟晃逋姶砰y5個，4V110-06 DC24V，帶指示燈、手動按鈕，可鎖定，端子式 5連匯流板1個，100M-5F，手滑閥1個
		機械手控制閥組：?jiǎn)坞娍囟晃逋姶砰y1個，4V110-06 DC24V，帶指示燈、手動按鈕，可鎖定，端子式 雙電控二位五通電磁閥3個，4V120-06 DC24V，帶指示燈，帶手動按鈕，端子式 4連匯流板1個，100M-4F
8	氣源處理元件	過濾調壓閥1套，GFR200-08MF1
9	氣動輔助元件	單向節流閥16個，消聲器4個，堵頭6個，接頭24個，藍色PU氣管若干，黑色PU氣缸若干
10	電氣配線元件	灰色PVC線槽2條，規格：長1000mm×寬25mm×高40mm 接線端子排若干，DIN35mm鋁合金導軌1條，接線端子若干
11	控制器	可編程控制器1臺，48點，輸入24點，輸出24點，晶體管輸出
12	開關電源	DC24V 4.5A
13	控制按鈕模塊	6個按鈕，包含急停按鈕一個、綠色帶燈按鈕2個、紅色帶燈按鈕1個、黃色帶燈按鈕1個，黑色旋鈕1個。
