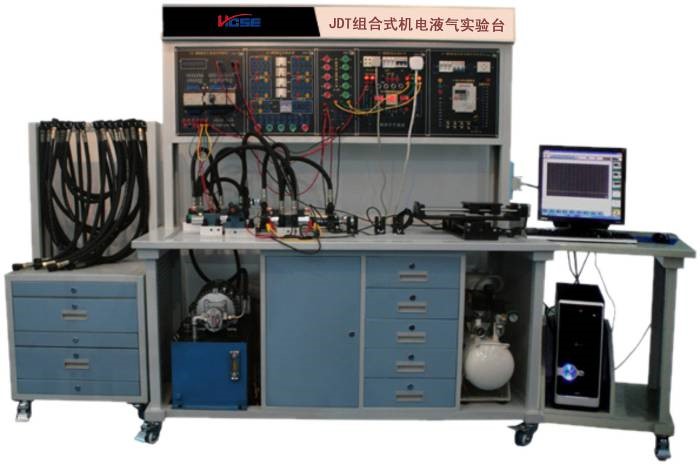

HC-JDT 型 組合式機電液氣實驗臺

我公司組合式機電液綜合實驗系統打破了以往實驗系統的固定模式，模塊化、專業化、多樣化是我們機電一體化實驗系統的設計宗旨。從課程實驗、課程設計到畢業設計，從基本實驗到創新實驗都可以在本實驗系統中得以擴展，使實驗系統在課程教學中充分利用，擺脫以往實驗系統的單一化模式。
本實驗系統可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來適應課程設計或者畢業設計，是典型的機電一體化專業實驗教學系統。
我公司的組合式機電液綜合實驗系統以學習者為重點，電路自主設計連接、PLC自主編程設計、液氣壓回路與控制實驗自主設計與連接都充分調動了學生的參與性、積極性。
 模塊化的靈活搭配充分體現了本實驗系統功能的多樣化、操作的簡單化、使用的安全化和課程實驗多元化，依據高等教育和技能教育的教學大綱和實驗綱要，本著不偏離教學綱要、專業覆蓋面廣、功能全面等的思想而專業設計開發的綜合實驗系統。所涉及的模塊有：（模塊配置詳見清單）
模塊1、多功能電源板DB-1；
     模塊2、繼電器應用板DB-2；
     模塊3、可編程控制器主機板DB-3；
     模塊4、傳感器應用板DB-5；
     模塊5、可編程控制輸入板DB-6；
     模塊6、PLC工程演示模塊DB-7；
可完成的課程實驗有：
一、液壓實驗項目：（可任意搭建和組合液壓系統實驗20余個）

實驗一、一級調壓回路；
實驗二、二級調壓回路；
實驗三、基本換向閥換向回路；
實驗四、調速回路；
<1>、旁路節流調速回路；
<2>、進油節流調速回路；
<3>、回油節流調速回路；
<4>、調速閥進油（旁路或回油）調速回路；
實驗五、基本卸荷回路；
實驗六、減壓回路；
實驗七、液壓保壓回路；
實驗八、液壓鎖緊回路；
實驗九、液壓差動回路；
實驗十、  行程開關控制順序動作回路；
實驗十一、順序閥控制順序回路；
實驗十二、雙油缸加載對頂控制回路；
實驗十三、液壓延遲控制回路；
實驗十五、液壓同步回路；
實驗十六、油缸位移控制實驗；
實驗十七、液壓回路的往返自動控制；
實驗十八、兩級換速控制回路；
實驗十九、多級換速控制回路；
實驗二十、PLC計數計時自動控制液壓回路；
實驗二十一、變頻容積調速回路實驗。

二、氣動實驗項目：（可任意搭建和組合液壓系統實驗20余個）

實驗一、單作用氣缸的換向回路；
實驗二、雙作用氣缸的換向回路；
實驗三、單作用氣缸的速度調節回路（單向、雙向）；
實驗四、雙作用氣缸的速度調節回路（進口調度，出口調度）；
實驗五、速度換接回路；
實驗六、緩沖回路；
實驗七、互鎖回路；
實驗八、過載保護回路；
實驗九、卸荷回路；
實驗十、單缸單往復控制回路
實驗十一、單缸連續往復控制回路；
實驗十二、雙缸順序動作回路；
    A、用行程閥；
    B、用電氣開關（磁性開關、行程開關、接近開關）；
    C、用壓力繼電器；
實驗十三、雙缸聯動回路；
實驗十四、二次壓力控制回路；
實驗十五、高低壓轉換回路；
實驗十六、計數回路；
實驗十七、延時回路；
實驗十八、邏輯閥的應用回路（非邏輯、或邏輯、與邏輯）；
實驗十九、雙手操作回路；
實驗二十、PLC與氣動相結合的控制實驗。

三、液壓仿真控制系統：
      液壓仿真控制軟件基于組態王而開發的液壓仿真控制系統，包含了20個液壓典型回路控制與演示，很形象的把液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和齒輪泵的工作原理等在畫面上顯示，其中10余種可以直接與硬件相連接，控制硬件系統的工作和整個工作過程的監控。液壓仿真控制模擬系統包含的有：

1、壓力調節回路——兩級調壓回路；
2、壓力調節回路——減壓閥減壓回路；
3、兩位兩通電磁換向閥卸荷回路；
4、兩位四通電磁換向閥換向回路；
5、三位四通電磁換向閥換向回路；
6、手動換向閥換向回路；（不控制硬件，只做手動換向閥工作原理演示）；
7、進油節流調速回路；
8、回油節流調速回路；
9、旁油節流調速回路；
10、行程開關控制兩個三位四通電磁換向閥換向回路；
11、順序閥控制的順序動作回路（行程開關）；
12、速度換接回路：快——慢速度換接回路；
13、速度換接回路：快——慢——工速度換接回路：（節流閥串聯一種）；
14、速度換接回路：快——慢——工速度換接回路：（節流閥并聯）；
15、鎖緊回路；
16、節流閥控制同步回路；
17、差動回路等
