HCDKB型 現代空調冰箱系統組裝實訓平臺

一、概述：
　　1、輸入電源單相三線 AC220V ±10% 50Hz、裝置容量＜1.5kVA、制冷劑類型：空調 R22、冰箱 R600a、具有漏電壓、漏電流保護裝置，安全符合國家標準等。
　　2、系統集模擬空調系統、模擬冰箱系統于一體，采用真實的制冷機組，滿足實際實訓教學的需要。實訓平臺配置空調系統組件1套、直冷式電冰箱組件系統1套?？赏瑫r(shí)滿足空調和冰箱的制冷系統及電氣控制系統的實訓操作和鑒定考核。實訓平臺須能直觀展示熱泵型分體空調和直冷式電冰箱的系統結構、工作原理?？汕宄目吹街评溲h(huán)系統中的主要部件實物，系統須配置有交流電壓表、交流電流表、真空壓力表、信號指示燈等器件。使熱泵型分體空調系統、直冷式冰箱系統的實時工作狀態一目了然；此外，在管路中還須設置有視液鏡，用于觀察制冷系統中制冷劑狀態等。實訓臺須提供每套系統中必備的元件，讓學生根據原理圖將元件按照一定的順序進行組裝連接，完成對空調、冰箱的系統組裝、調試、運行實訓。
二、結構：
　　實訓裝置可由電源控制部分、實訓桌等組成?？刂葡洳捎媚K化結構，材料為鐵質雙層亞光密紋噴塑結構，PCB面板。實訓掛箱須有交流電源儀表實訓掛箱、系統元件實訓單元掛箱、電冰箱電子溫控實訓單元箱、熱泵空調電氣實訓單元掛箱等。另外還有一個用于放置實訓指導書的小掛箱。在電子溫控實訓單元箱和熱泵空調實訓單元箱的面板上繪制有電氣原理圖并設置有相應的測試點，方便學生對原理圖的理解，實訓單元箱能放置于實訓桌的抽屜上。

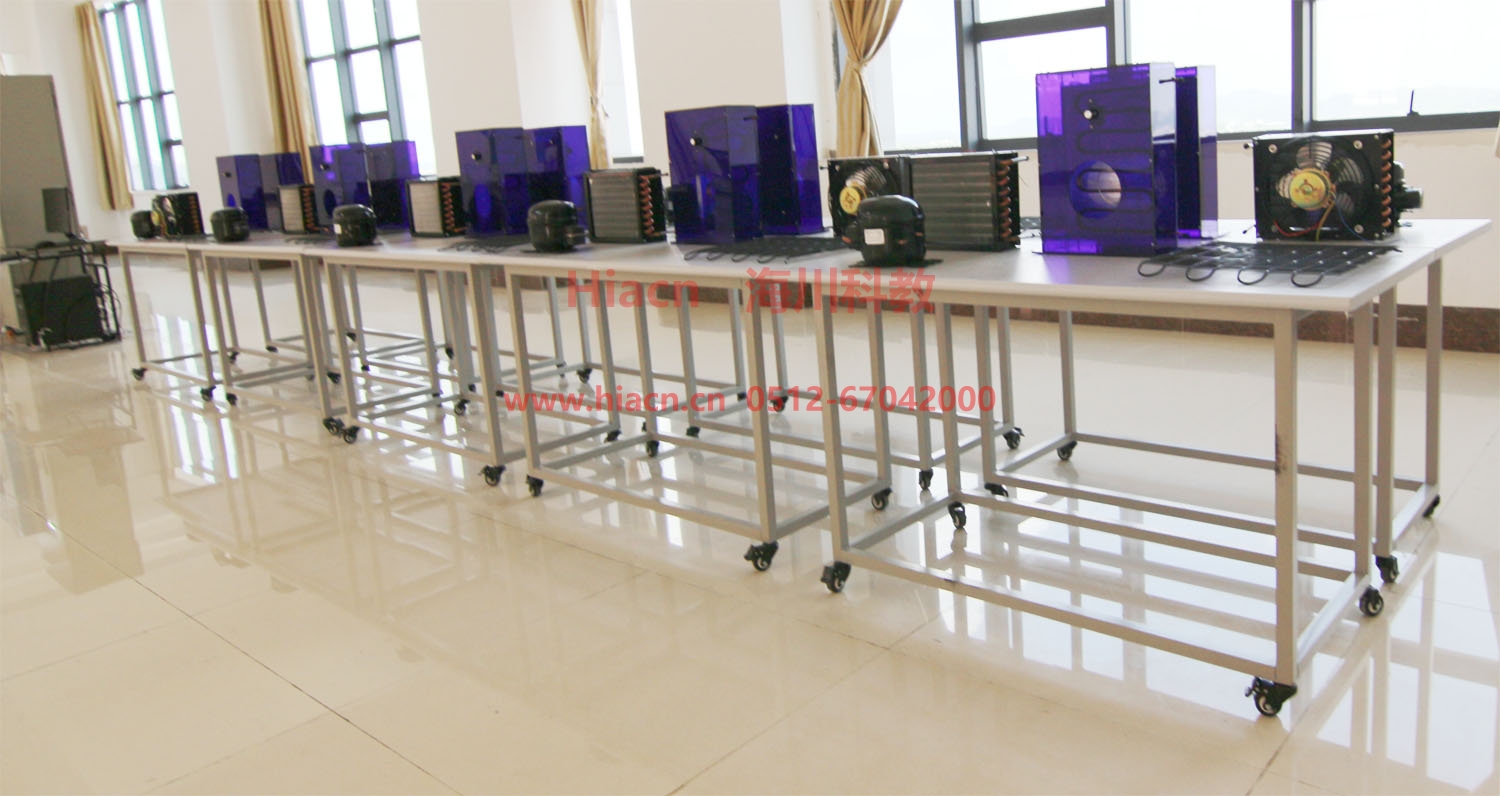

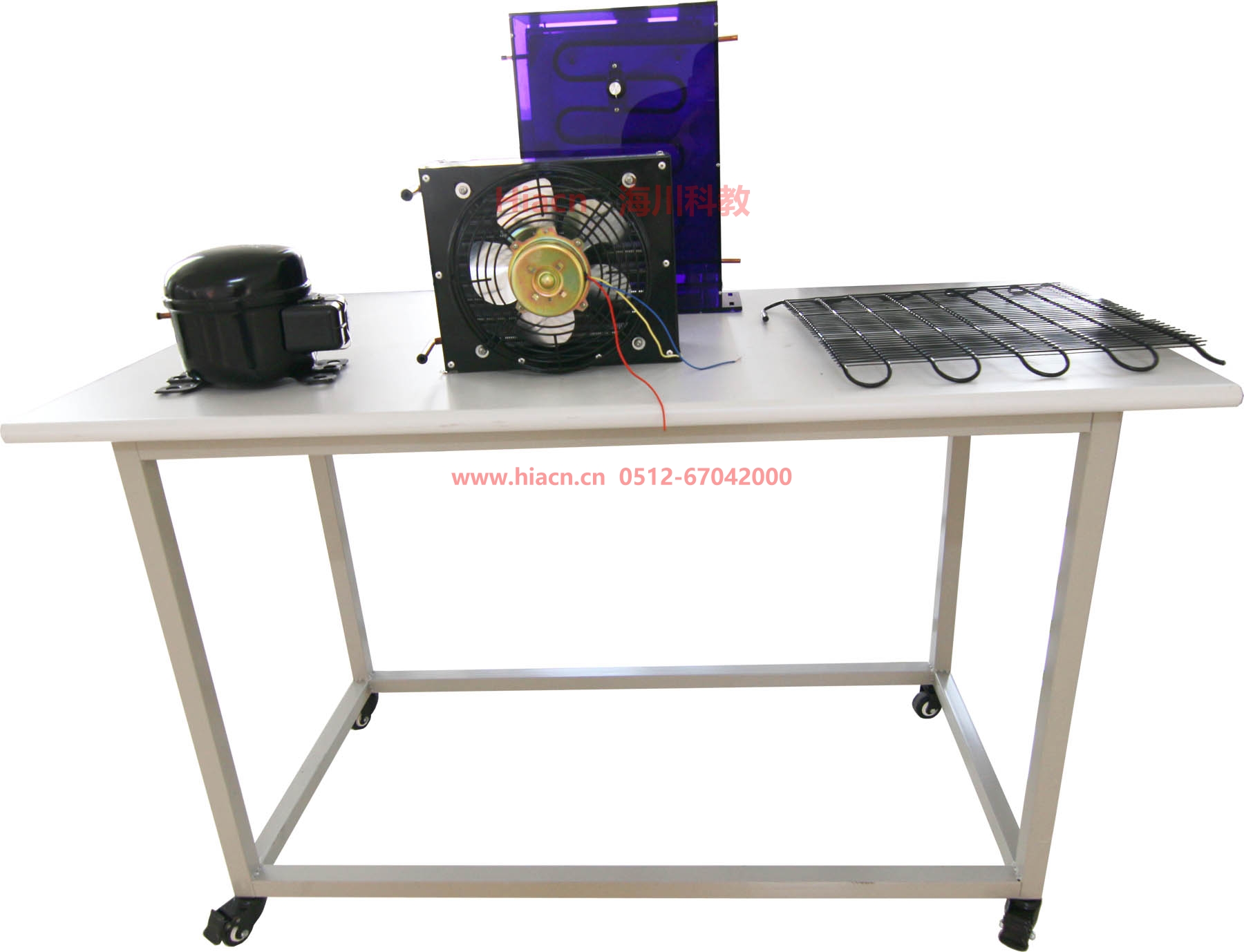

　　實訓桌應采用工業標準鋁型材件與鈑金結構件拼裝而成，結構堅固，造形美觀大方；設有大抽屜，用于放置實訓掛箱。桌面用于放置空調和冰箱制冷系統的元器件并提供一個寬敞舒適的工作臺面，學生可以在工作臺面上將制冷系統的器件任意安裝，實訓桌還要設有萬向輪，便于移動和固定，有利于實訓室的布局。在實訓桌的一側設置有掛線槽，實訓過程中用到的導線都可以放置在掛線槽上。
三、實訓項目：
　　直冷式電冰箱元件的認識與測量實訓、直冷式電冰箱制冷系統組裝實訓、直冷式電冰箱制冷系統檢漏實訓、直冷式電冰箱制冷系統抽真空實訓、直冷式電冰箱制冷系統加注制冷劑實訓、直冷式電冰箱電氣控制原理與分析實訓、直冷式電冰箱壓縮機繞組的判斷實訓、直冷式電冰箱電氣控制系統接線實訓、直冷式冰箱系統調試、運行及運行參數調整實訓等。
　　空調器制冷系統流程與工作原理的掌握與分析實訓、空調器制冷系統組裝實訓、空調器制冷系統檢漏實訓、空調器制冷系統抽真空實訓、空調器制冷系統加注制冷劑實訓、空調器電氣控制原理與分析實訓、空調器壓縮機繞組的判斷實訓、空調器電氣控制系統接線實訓、空調器調試、運行及運行參數調整實訓等。
四、配置清單：

序號	名稱	規格及型號	數量
1	便攜式焊炬	2升手提式焊炬	1套
2	單級旋片式真空泵		1臺
3	脹管擴孔器		1套
4	割管刀		1把
5	雙表修理閥		1套
6	三色雙英加液管		1套
7	公/英制彎轉接頭	外英內公	3個
8	制冷劑鋼瓶	3kg	1個
9	長柄螺絲刀		1把
10	活動扳手	15cm、25cm各1把	2把
11	內六角扳手	Φ5、Φ6各一把	2把
12	接水盤		1個

熱泵空調系統部分

序號	名稱	規格及型號	數量
1	通用空調板	雙傳感器	1套
2	壓縮機		1個
3	翅片式蒸發器		1個
4	翅片式冷凝器		1個
5	電磁四通閥		1個
6	毛細管節流裝置以及單向閥		1套
7	空調過濾器		2個
8	標準空調閥		1個
9			1個
10	轉頁扇電動機		2個
11	銅管	空調部分樣管	1套
12	壓力表	3.5Mp和1.5Mp各一	2只
13	視液鏡	1/4	1個

間冷式電冰箱系統部分

序號	名稱	規格及型號	數量
1	壓縮機		1個
2	17檔冷凝器	鋼絲式	1個
3	鋁復合板吹脹式蒸發器		1個
4	視液鏡	1/4	1個
5	重錘啟動器		1個
6	毛細管節流裝置		1個
7	有機玻璃模擬冰箱		1套
8	壓力表	1.5Mp和0.9Mp各一	2

…………….……………….………………………………………………………………………………………………
