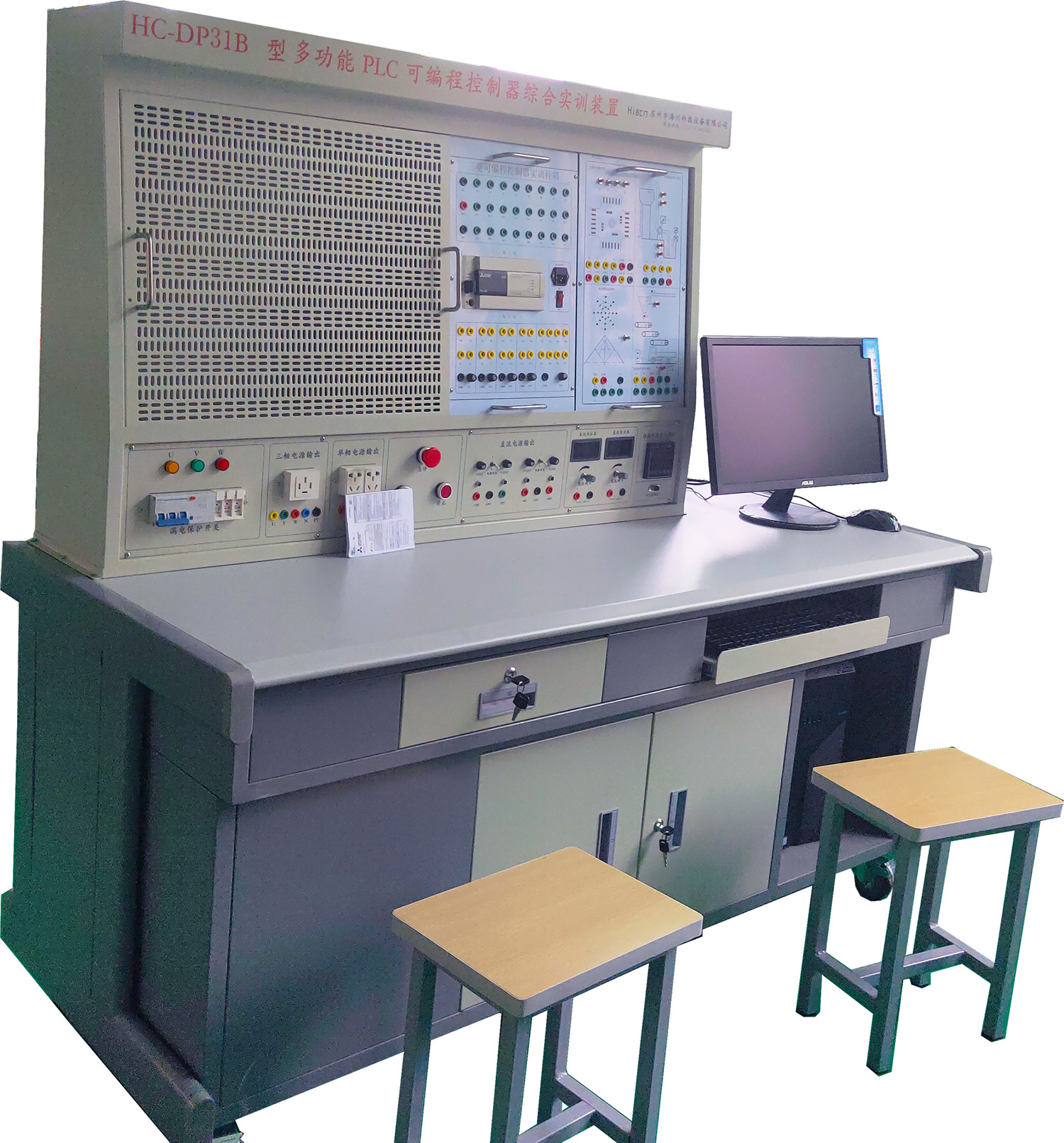

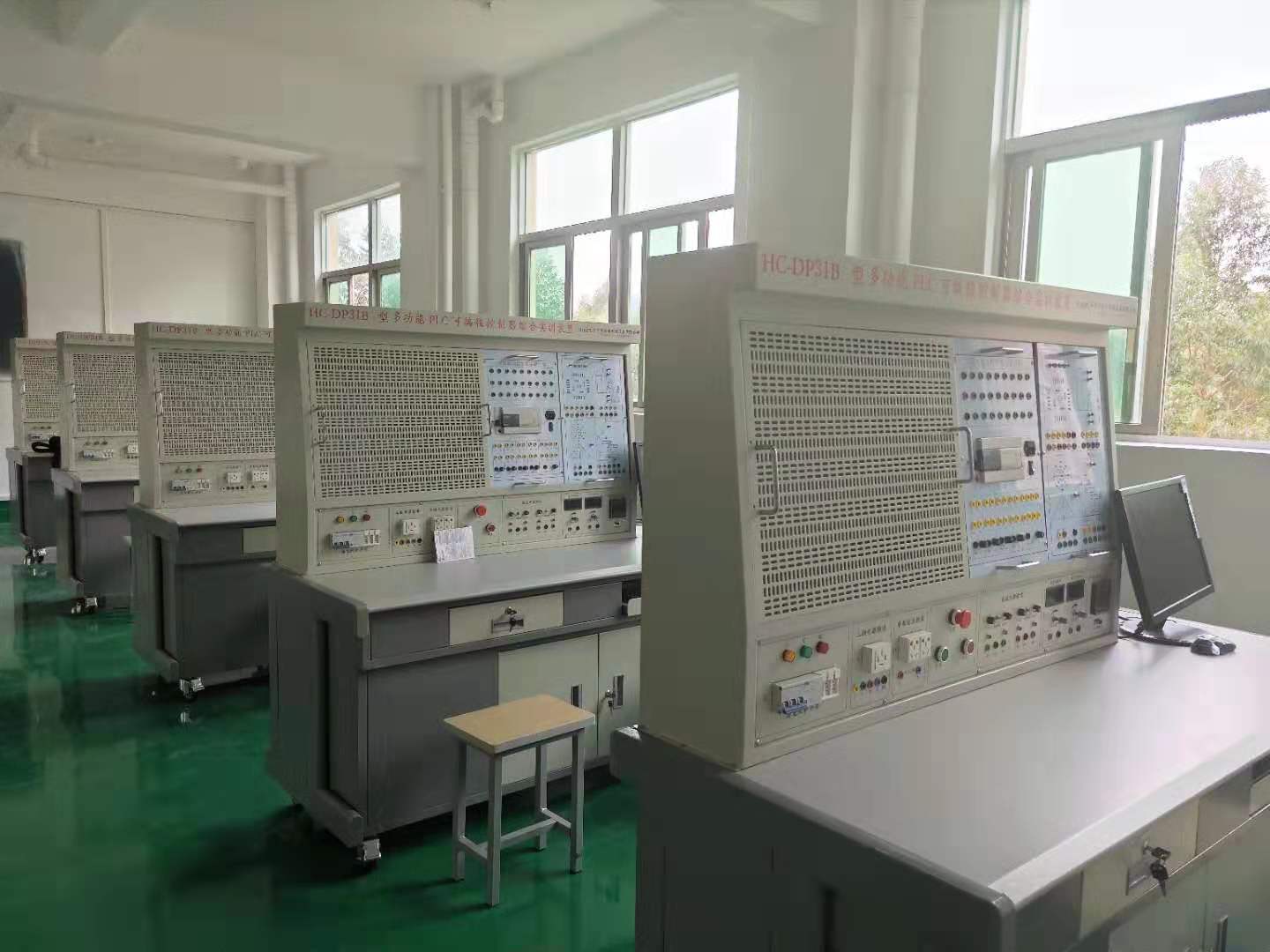

HC-DP31-B型 多功能PLC可編程控制器綜合實訓裝置

（該圖僅供參，請以技術參設最新企標為準）

一、產品概述：

針對各高等院校須同時開設“單片機”和“可編程控制器”教學的需求和建議，我公司研發了“單片機·可編程控制器綜合實驗裝置”。它集單片機實驗板、專業仿真器、可編程控制器、模擬控制實驗板等于一體?？芍庇^地進行單片機原理及各個應用領域的實驗、多個PLC實際應用的模擬實驗，適合各高等院校開設的“單片機原理及接口技術”、“可編程控制器技術”、“可編程控制器及應用”等課程的實驗教學。

二、裝置特點

1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、單片機模塊、實訓模塊等組成。

2、單片機實驗系統：

豐富的接口電路，這些單片機接口電路涵蓋了MCU的各個應用領域，并能夠提供用戶領先的應用和設計的方法。CPU芯片引腳出，可以任意的連接自己的實際應用系統。具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能，可使用匯編和C語言進行編程。實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速掌握這些接口的應用方法。

3、工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC系統進行連接。學生裝置（從站）的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過MCGS組態軟件進行實時監控。

4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：1700mm×700mm×1560mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。

（一）控制屏

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

5、教師桌配備

★智能主控臺語音控制系統：系統內置靈敏的智能語音識別系統，擁有極速語音操控能力，可以通過語音即可實現與室內家電的交互控制，是提升智慧教室品質的語音控制智能助手。開、關智能觸控黑板一體機、顯示器、觸控一體機、激光投影、電視機與各種顯示器屏幕、智能班牌、智慧課桌、低壓電器實驗設備等設備的電源，控制多種類型的空調、開關教室燈、打開智能窗簾、開關吊扇、遙控風扇、開關智能插座。無需網絡、無需WIFI、無需APP支持，插電即用，配置簡單，反應靈敏快，可輕松語音控制。

★通過RF無線插座與“教室智控”匹配后，即可實現語音控制插座以及與插座相連的電器設備包括電腦電源、實驗電器電源等，實現各種電器在關閉后完全斷電狀態的功能，防止電器火災發生與電器空載時安全節能。

★設備信號源：無需網絡信號支持，無需通訊連接線連接，無需WIFI連接，教室智控自備芯片對接信號源。

6、主機實訓掛箱組件：

三菱FX1N-40MR PLC（AC/DC/RELAY），內置數字量I/O（24路數字量輸入/16路數字量輸出）；FX1N-485通迅模塊、配套SC-09編程電纜。

（二）模擬模塊掛箱

（三）單片機詳細技術指標

 1、電源：輸入交流220V/50HZ,輸出±5V/1A、±12V/0.5A，每路均帶有短路保護功能。

 2、譯碼電路：配置一個3-8譯碼器74LS138和一個4-16譯碼器74HC154。

 3、數據轉換電路

   3.1 并串轉換電路：配置1個并串轉換電路74LS165。

   3.2 串并轉換電路74LS164和74HC595。

   3.3 模數轉換電路ADC0809、ADC0808，數模轉換DAC0832、DAC0808.數模和模數轉換一體PCF8591。

   3.4 TTL電平/RS232轉換電路MAX232。

4、人機接口電路

   4.1 8位開關控制輸出和16位開關量顯示電路。

   4.2 4*4矩陣鍵盤、4個獨立按鍵電路。

   4.3 8位七段數碼管顯示。

   4.4 16*16LED點陣顯示器。

 4.5 1602LCD字符型液晶顯示器。

   4.6 12864LCD圖形液晶顯示器。

 5、信號發生電路

   5.1 音頻信號發生電路，自帶蜂鳴器。

   5.2 555脈沖時序發生電路。

5.3 中斷擴展電路74LS148.

   5.4 2路模擬電壓0~5V輸出電路。

 6、外部接口控制電路

   6.1 串行鍵盤顯示控制電路MAX7221應用。

   6.2 可編程并行I/O擴展電路8255應用。

6.3 8K只讀存貯器擴展2764。

   6.4 8K靜態存貯器擴展6264。

   6.5 I²C總線擴展電路24C02。

 7、傳感器

   7.1 1總線數字溫度傳感器DSL8B20。

   7.2 2總線數字溫度傳感器DS1621。

 8、執行部件

   8.1 繼電器控制電路。

   8.2 兩種直流電機驅動和控制，LN298功率驅動和三極管組合驅動。

   8.3 步進電機的驅動和控制UNL2003。

   8.4 蜂鳴器控制電路。

（四）相關軟件

1、編程應用軟件

2、PLC仿真實訓軟件

1）通過FLASH虛擬環境實時顯示PLC的運行狀態

2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

3）PLC編程訓練、PLC程序編寫測試等功能

4）實現PLC運行模擬，對錯誤程序進行檢查

3、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學

4、實驗室局域網實驗教學，每套“PLC實驗裝置”均配上電腦，構成PLC實驗室局域網，進行網絡化教學實驗。

 (六）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線、電腦桌聯體設計，造型美觀大方。

（七）實訓工具套件：

配備常用的、尖嘴鉗、十字螺絲刀、一字螺絲刀、剪刀、等工具。。

（八）實驗凳：

凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

（九）附件：

每個設備應備有實驗指導書及安裝、布線所需材料。

五、實訓項目

PLC基本技能實訓

1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3、PLC仿真實訓

PLC模擬控制應用實訓

1、電機控制

2、七段數碼顯示和天塔之光

3、交通信號燈自控和手控

4、水塔水位自動控制

5、郵件分揀機

6、電梯控制模型

7、機械手控制

8、五相步進電動機控制

9、自控軋鋼機

10、多種液體自動混合

11、自動送料裝車系統

12、自動售貨機

13、自動洗衣機

14、電鍍系統

15、裝配流水線

    16、步進電機

五、實驗項目

（一）單片機實驗項目

1、燈的顯示：閃爍燈、花樣流水燈、交通燈模擬。

   2、數碼管顯示：閃爍、循環顯示、滾動顯示、開關控制顯示等。

   3、定時器應用：10s秒表的設計、10000s以內的計時設計、音階演奏、電子琴等。

   4、中斷的應用：中斷計數、中斷控制條形顯示LED。

   5、串行通信：單片機間的雙向通道、單片機與PC間通信。

   6、串行鍵盤顯示控制應用實驗。

   7、并行I/O口擴展8255應用實驗。

   8、存貯器讀寫控制實驗。

   9、ADC0808控制PWM輸出。

    10、ADC0809數模轉換與顯示。

   11、DAC0832生成鋸齒波。

   12、DAC0808實現數字調壓。

   13、PCF8591數模、模數綜合實驗。

   14、LCD1602顯示仿真手機鍵盤按鍵字符。

   15、用LCD12864設計指針式電子鐘。

   16、高仿真數碼管電子鐘、頻率計、秒表。

   17、直流電機轉速控制和方向控制。

   18、步進電機轉速控制和方向控制。

   19、溫度報警器的設計。

   20、點陣屏的設計。

   21、電子密碼鎖的設計。

   22、用12864LCD顯示24C02保存的開機畫面。

   23、溫控電動機的設計。

   24、2路電壓表的設計。

   25、整數計數器的設計。

   26、模擬射擊器的設計。

   27、數字調壓器的設計。

   28、鍵控看門狗的設計。

   29、可調式日歷與時鐘的設計。
