產品名稱：電梯曳引機-限速器安全鉗聯動保護教學演示裝置

規格型號：HC-DT-AQQ1

產品價格：聯系客服

基礎參數：


返回電梯實物教學設備產品中心

  • 產品概述
  • 技術參數
  • 實驗項目
  • 相關產品

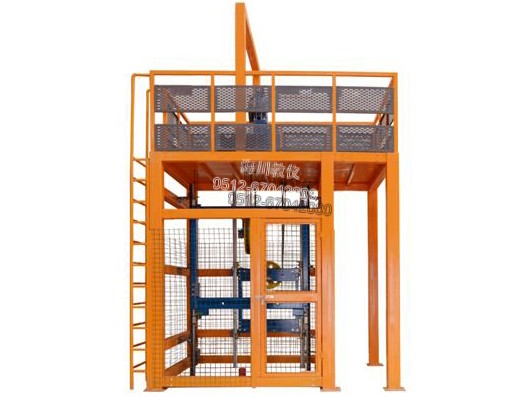

HC-DT-AQQ1型  電梯限速器-安全鉗聯動保護教學演示裝置
電梯限速器安全鉗聯動保護教學裝置

概述
本實訓裝置能真實反映電梯限速器、安全鉗動作制停過程，此裝置周邊有防護欄保護。總高度約3.8米左右；緩沖器為油壓自復位緩沖器，限速器、安全鉗符合電梯國標要求。
曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。
一、結構特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
二、技術指標
1、  整機重量：≤600kg；
2、  外形尺寸：3200mm×3000mm×3800mm（長×寬×高）；
3、  限速器下行機械動作速度：≤0.75m/s；
4、  安全鉗動作速度：≤1m/s；
5、  曳引機額定速度：0.4m/s；
6、  曳引機額定載重：450kg；
7、  曳引機防護等級：IP41；
三、實訓項目
1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連桿的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
四、配置清單
序號 名稱 數量 單位 備注
1 鋼構平臺 1 臺
2 曳引機 1 臺
3 曳引機架 1 臺
4 緩沖墊 4 塊
5 工字鋼橫梁 2 條
6 曳引鋼絲繩 1 套 單向
7 繩頭組合 1 套
8 繩頭板 1 套
9 限速器－漲緊裝置 1 套
10 限速器鋼絲繩 1 套
11 盤車手輪 1 個
12 導向輪 1 個
13 C型鋼墊塊 4 塊
14 主軌支架 4 套
15 副軌支架 4 套
16 主導軌 2 條
17 副導軌 2 條
18 龍門架 1 套
19 安全鉗 1 對 漸進式
20 安全鉗連桿機構 1 套
21 主導靴 4 只 滑動導靴
22 轎廂反繩輪 1 個
23 反繩輪緩沖座 1 套
24 對重框架 1 套
25 對重反繩輪 1 個
26 對重導靴 4 只 滑動導靴
27 液壓緩沖器 1 個 耗能
28 聚氨酯緩沖器 1 個 蓄能
 29 安裝工具 1 套 扳手、螺絲刀、卷尺、錘子等
 30 隨機資料 1 份 實訓指導書與相關圖紙等
